热电偶作为工业高温测温的核心元件
所属类别：2025-11-03 阅读：420次

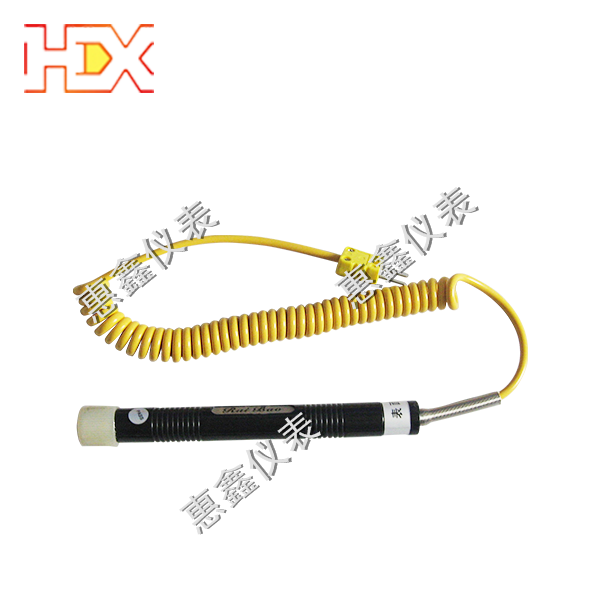

热电偶作为工业高温测温的核心元件，搞懂它的特性和应用能精准匹配高温场景需求！热电偶是基于 “塞贝克效应” 设计的接触式温度传感器，核心通过两种不同材质导体的温差产生热电势，实现温度测量，优势是测量范围广（-270℃~1800℃）、耐高温、无源工作，是工业高温场景（如窑炉、冶金）的首选测温元件。
一、核心工作原理：温差生电的测温逻辑
温差产势：两种不同金属导体组成闭合回路，两端温度不同（一端为测量端 / 热端，一端为参考端 / 冷端）时，回路产生与温差成正比的热电势（塞贝克电势）；
信号测量：通过二次仪表（数显仪、PLC）测量微弱热电势（mV 级），精度可达 0.1mV；
温度换算：仪表结合不同热电偶的 “热电势 - 温度分度表”，经冷端补偿（消除冷端温度变化影响）后，换算出测量端实际温度。
二、关键技术参数（选型核心依据）
分度号：需与二次仪表完全匹配（如仪表设 K 型，必选 K 型热电偶），否则误差极大；
测量范围：中低温选 T/E 型，中高温选 K 型，超高温选 S/B 型；
精度等级：精密场景（实验室）选 Ⅰ 级，工业控制选普通级；
冷端补偿：环境稳定用恒温法，工业常规用仪表自动补偿，高精度场景用 “补偿导线 + 自动补偿”；
响应时间：裸露式＜0.1 秒（快速测温），带保护套管＞1 秒（腐蚀 / 磨损场景）。
三、典型应用场景
热电偶因 “耐高温、无源” 特性，核心适配中高温领域：
冶金行业：高炉炉温（1200℃~1500℃）、转炉炼钢温度（1600℃~1800℃），选 B/S 型；
化工行业：反应釜高温区（500℃~1000℃）、裂解炉温度（800℃~1200℃），选 K 型；
能源电力行业：锅炉炉膛温度（1000℃~1300℃）、汽轮机排气温度，选 K 型带保护套管；
汽车行业：发动机排气温度（600℃~900℃），选小型 K 型；
低温场景：液氮储罐（-196℃），选 T 型。
