热电偶和热电阻的核心差异对比
所属类别：2025-12-08 阅读：498次
工业用热电偶和热电阻多为装配式结构，但各组件的功能和设计侧重点不同：

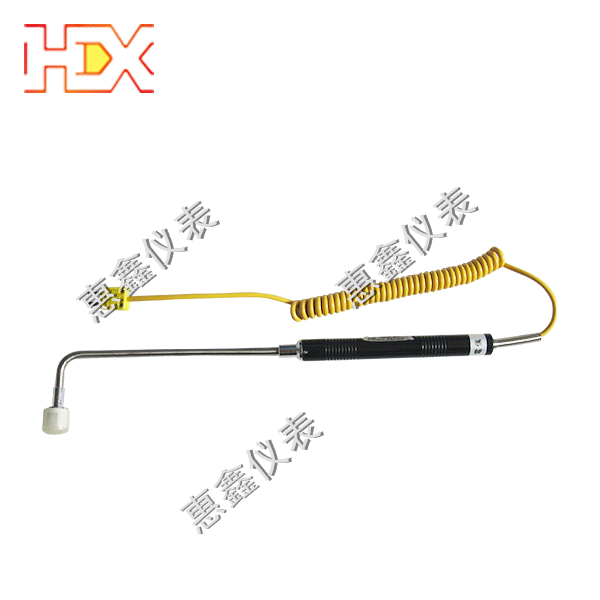

热电偶的典型结构
热电极：核心测温部件，两根电极穿入绝缘套管内，避免短路；
绝缘套管：多为陶瓷材质（如刚玉管、高铝管），耐高温、绝缘性好，用于隔离两根热电极；
保护管：根据工况选择材质（碳钢、不锈钢、刚玉、哈氏合金），仅需保护热电极不被介质腐蚀 / 冲击，对热传导性要求不高（因热电偶热端直接接触介质，响应快）；
接线盒：用于连接热电极和补偿导线，内置端子排，需重点考虑冷端温度稳定性（避免靠近热源），密封等级≥IP65。
特殊结构：铠装热电偶的热电极、绝缘粉、金属保护管被压制成一体，可弯曲，直径小（Φ1~Φ8mm），抗振性极强。
热电阻的典型结构
感温体：核心测温部件，金属丝绕制在骨架上，需与介质充分热交换；
绝缘填充物：铠装热电阻中，感温体周围填充氧化镁绝缘粉，既绝缘又增强热传导；装配式热电阻则通过绝缘套管隔离感温体与保护管；
保护管：材质与热电偶类似，但对热传导性要求更高（需快速将介质温度传递给感温体，减少响应延迟），管壁通常比热电偶保护管略薄；
接线盒：用于连接感温体和信号导线，内置端子排，需支持三线制 / 四线制接线（抵消导线电阻误差），无需考虑冷端补偿，只需防潮密封；
特殊结构：三线制 / 四线制热电阻的接线盒内有 3~4 个端子，比热电偶接线盒端子数量多，且需区分引线类型（如补偿线、普通线）。
